Параметр

Характеристика

Ширина грани квадрата в поперечном сечении стоек КИП типов КИ, КАЗ

от 180 мм до 200 мм

Высота стоек всех типов

от 1950 мм до 2050 мм

Уровень заглубления в грунт

от 0,7 м до 0,8 м

Конструкция стойки не поддерживает горение

Предусмотрено

Антивандальное устройство (анкер), препятствующее свободному изъятию КИП из грунта

Предусмотрено

Размер антивандального устройства (анкера), мм

не менее 500 мм

Размещение внутри стойки кабелей / проводов и БСЗ с обеспечением естественной вентиляции для отвода тепла

Должно быть предусмотрено две вентиляционные решетки. Прорези верхней вентиляционной решетки должны быть расположены выше или вровень с верхней гранью верхних клеммных панелей и дополнительных встраиваемых устройств, а прорези нижней вентиляционной решетки - ниже или вровень с нижней гранью нижних клеммных панелей и дополнительных встраиваемых устройств

Нагрузка на стойку

на излом не менее 2,5 кН, приложенную к стойке на высоте 0,7 м от уровня заглубления в грунт

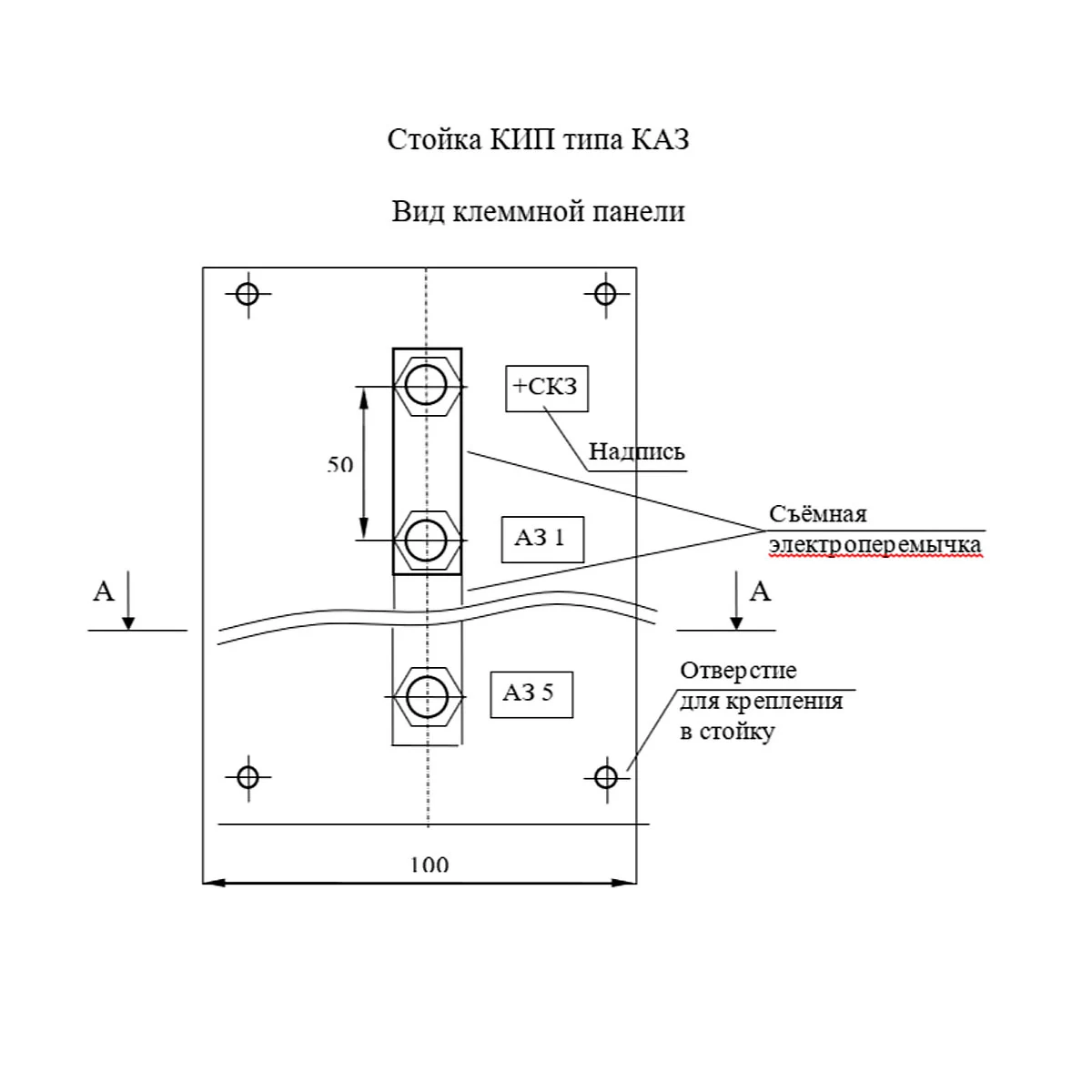

Материал клеммной панели

Электроизоляционный материал (текстолит, стеклотекстолит)

Толщина клеммной панели

Не менее 4 мм

Клеммная панель съёмная

Предусмотрено

Крепление клеммной панели к стойке

с помощью гаек типа «барашек» (снятие/установка без применения инструментов)

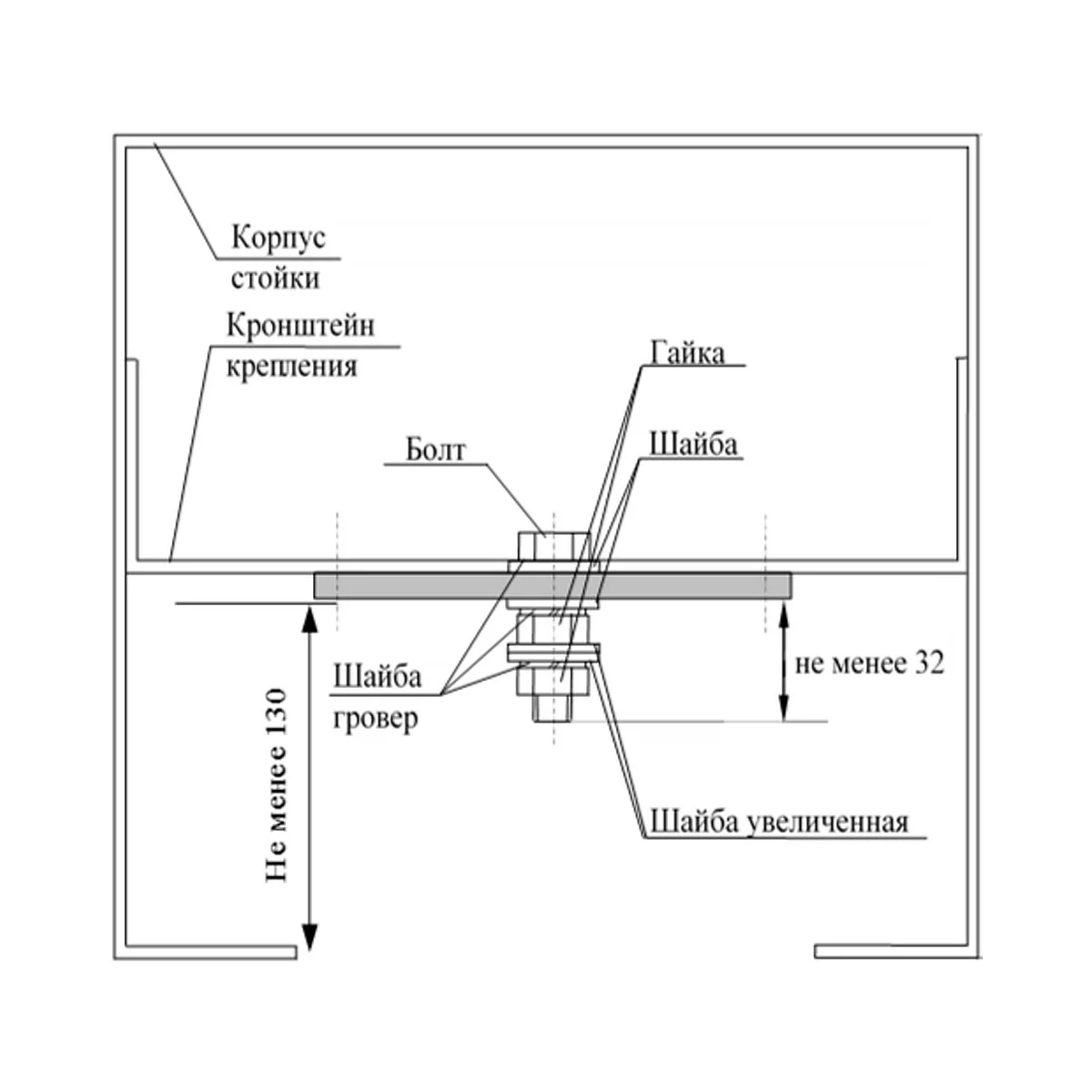

Расстояние от клеммной панели до плоскости люка

Не менее 130 мм (для стойки с квадратным сечением)

Размеры люка клеммной панели  больше размеров клеммной панели и платы БСЗ для обеспечения возможности их извлечения

Предусмотрено

Высота люка для стоек типов КИ, КАЗ

Не менее 250 мм

Количество люков для стоек КИП типов КИ, КАЗ

Один люк

Количество люков для стоек КИП типов ИСЗ-1, ИСЗ-2

Два люка

Механизм открывания крышки люка в случае исполнения на петлях

Крышка открывается вбок

Механизм открывания крышки люка в случае применения съемных крышек

Крепление к корпусу с помощью гибкого поводка

Механизм открывания крышки в случае

исполнения откидная

Крышка в виде литой крышки-столика

для размещения оборудования

Механизм запирания крышки окна

С использованием унифицированного запорного устройства (замка) с унифицированным для всех типов стоек ключом треугольного типа

Расстояния между вертикальными и горизонтальными рядами клемм клеммной панели стоек типов КДИ, ИСЗ-1, ИСЗ-2 для обеспечения возможности установки съёмных электроперемычек.

Равные расстояния

Материал болтов, шайб и гаек клемм

Коррозионностойкие материалы

Размер болтов на измерительных клеммах

М5х35

Размер болтов на силовых клеммах

М8х40

Размеры электроперемычек

Толщина не менее 1,6 мм; ширина не менее 16 мм

Размер отверстия для ввода кабелей (в нижней части стоек КИП всех типов)

ширина не менее 80 мм, высота не менее 200 мм

Срок службы стойки КИП в условиях эксплуатации

Не менее 15 лет
