Параметр

Характеристика

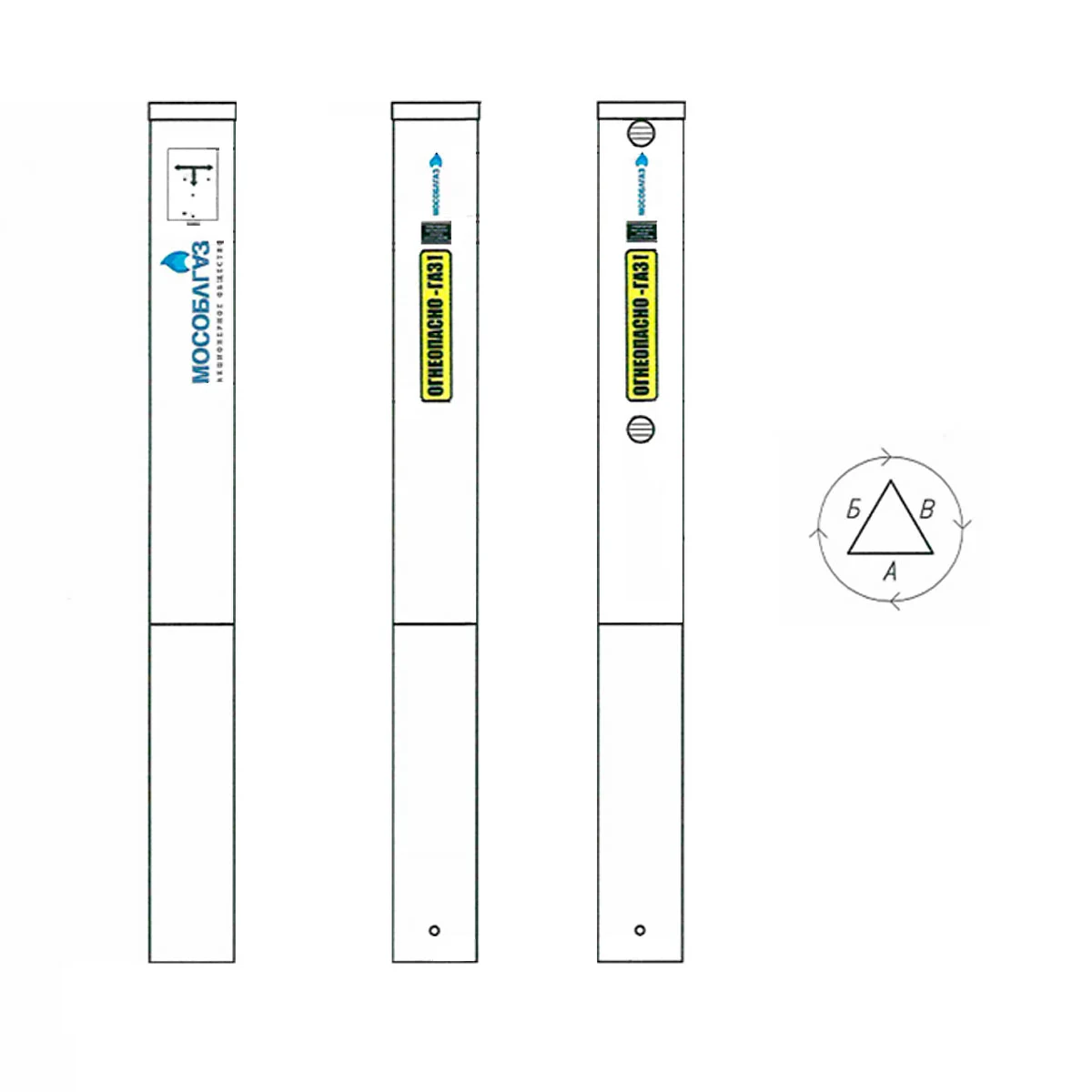

Ширина грани равностороннего треугольника в поперечном сечении стоек КИП типов И, Ин

от 130 мм до 160 мм

Высота стоек

от 1950 мм до 2050 мм

Уровень заглубления в грунт

от 0,7 м до 0,8 м

Конструкция стойки не поддерживает горение

Предусмотрено

Антивандальное устройство (анкер), препятствующее свободному изъятию стоек из грунта

Предусмотрено

Размер антивандального устройства (анкера), мм

не менее 500 мм

Размещение внутри стойки кабелей / проводов с обеспечением естественной вентиляции для отвода тепла (для стоек КИП типа И)

Должно быть предусмотрено две вентиляционные решетки. Прорези верхней вентиляционной решетки должны быть расположены выше или вровень с верхней гранью верхних клеммных панелей и дополнительных встраиваемых устройств, а прорези нижней вентиляционной решетки - ниже или вровень с нижней гранью нижних клеммных панелей и дополнительных встраиваемых устройств

Нагрузка на стойку

на излом не менее 2,5 кН, приложенную к стойке на высоте 0,7 м от уровня заглубления в грунт

Материал клеммной панели

Электроизоляционный материал (текстолит, стеклотекстолит)

Толщина клеммной панели

Не менее 4 мм

Клеммная панель съёмная

Предусмотрено

Крепление клеммной панели к стойке

с помощью гаек типа «барашек» (снятие/установка без применения инструментов)

Расстояние от клеммной панели до плоскости люка (для стоек КИП типа И)

Не менее 50 мм

Размеры люка клеммной панели  больше размеров клеммной панели для обеспечения возможности их извлечения

Предусмотрено

Высота люка (для стоек КИП типа И)

Не менее 200 мм

Механизм открывания крышки люка в случае исполнения на петлях

Крышка открывается вбок

Механизм открывания крышки люка в случае применения съемных крышек

Крепление к корпусу с помощью гибкого поводка

Механизм открывания крышки в случае

исполнения откидная

Крышка в виде литой крышки-столика

для размещения оборудования

Механизм запирания крышки окна

С использованием унифицированного запорного устройства (замка) с унифицированным для всех типов стоек ключом треугольного типа

Материал болтов, шайб и гаек клемм

Коррозионностойкие материалы

Размер болтов на измерительных клеммах

М5х35

Размеры электроперемычек

Толщина не менее 1,6 мм; ширина не менее 16 мм

Размер отверстия для ввода кабелей (в нижней части стоек КИП типа И)

ширина не менее 80 мм, высота не менее 200 мм

Срок службы стоек в условиях эксплуатации

Не менее 15 лет
