Инверторный стабилизатор IS3120RT ИнСтаб однофазный Штиль

Популярное

Арт. MT-00088446

Инверторный стабилизатор IS3120RT ИнСтаб однофазный Штиль

Гарантия

24 мес.

Все товары ШТИЛЬ

173 590 ₽

Характеристики товара

Общие

Артикул :

MT-00088446
Бренд :

ШТИЛЬ
Модель :

IS3120RT
Родина бренда :

Россия
Страна производства :

Россия
Гарантия, месяцев :

24 мес.

Технические

Мощность, кВт :

20/16
Напряжение, В :

220 В
Габариты ВxШxГ, см (Нетто) :

515x220x560 мм
Высота, см :

51,5 см
Ширина, см :

22,0 см
Глубина, см :

56,0 см
Вес, кг :

35 кг

Скачать инструкцию

Инверторный стабилизатор IS3120RT ИнСтаб однофазный Штиль

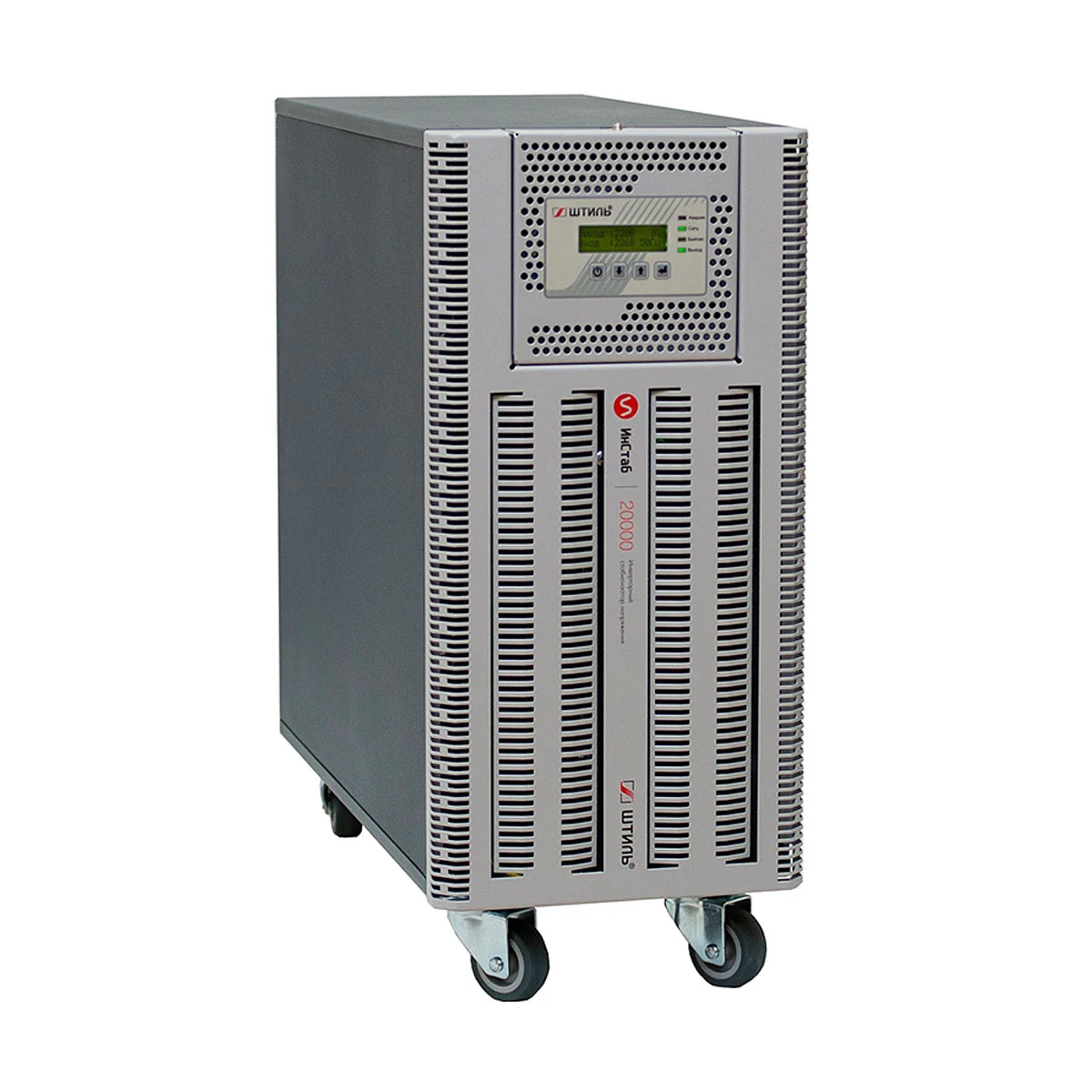

Инверторный стабилизатор напряжения IS3120RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) предназначен для обеспечения качественным напряжением в сети 380 В любой однофазной нагрузки с суммарной потребляемой мощностью до 20 кВА/16 кВт.

Модели этой серии оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами, имеют принудительное вентиляторное охлаждение с адаптивной скоростью вращения в зависимости от уровня нагрузки, встроенную защиту от импульсных помех (грозозащита).

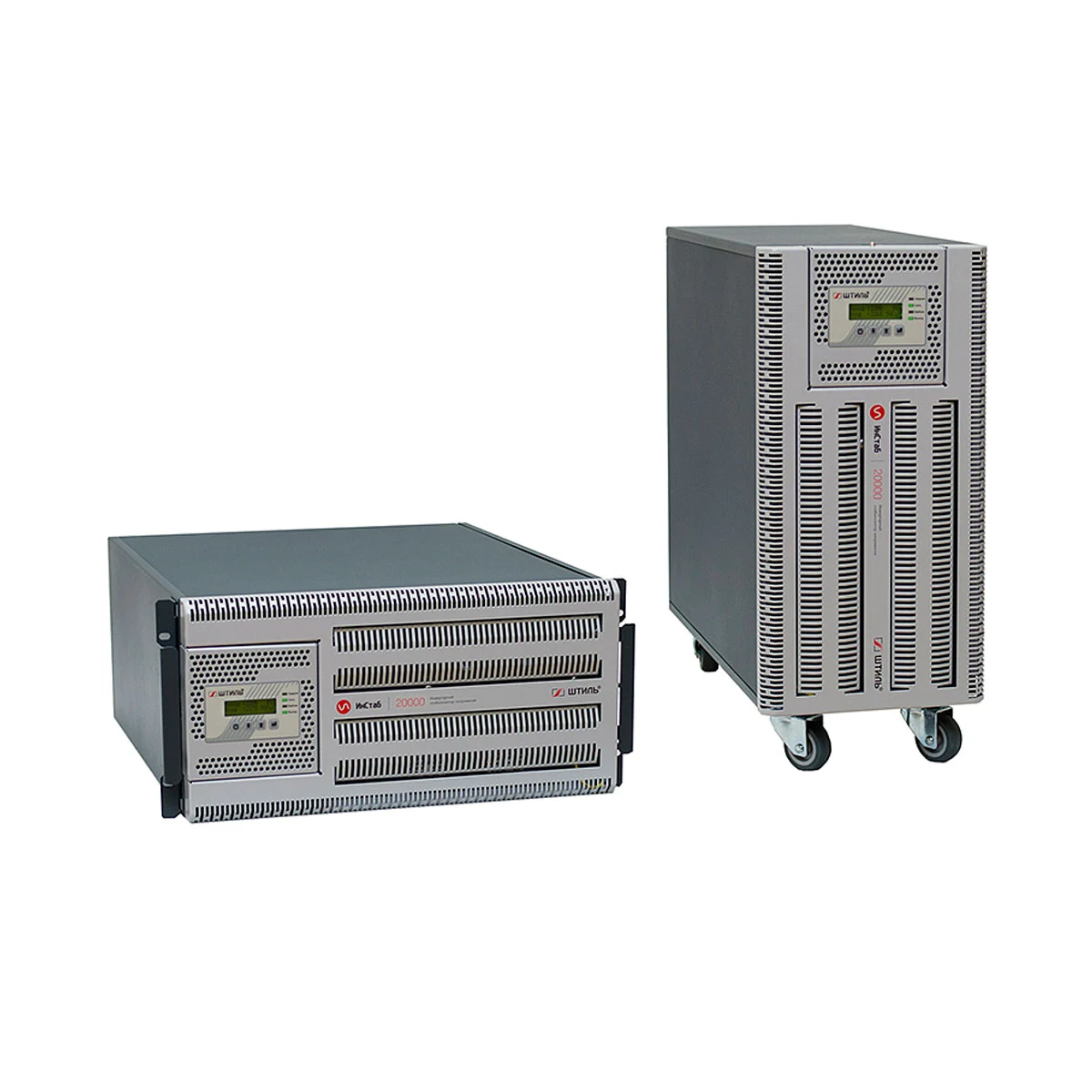

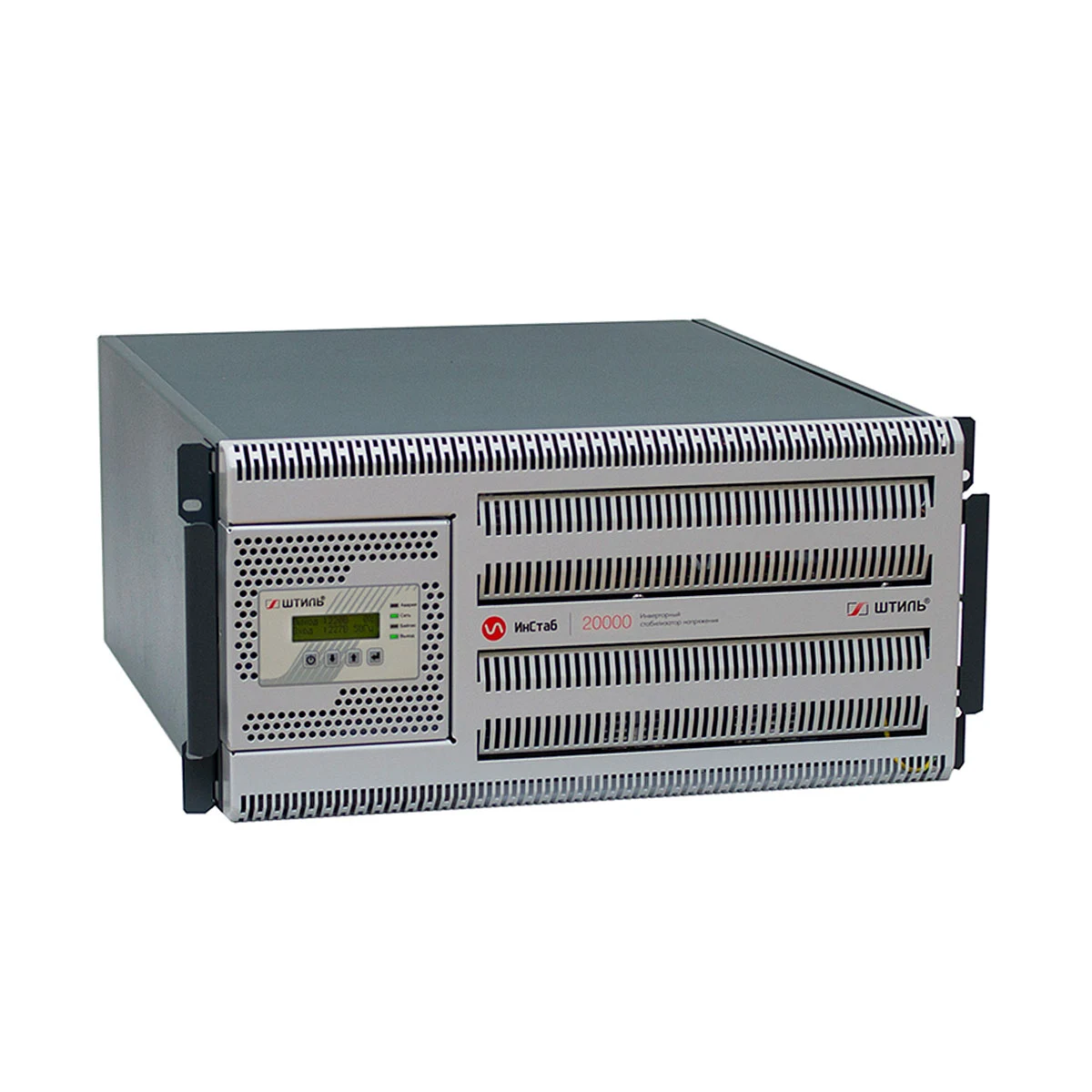

Универсальное стоечное/напольное исполнение позволяет устанавливать стабилизатор как вертикально, так и горизонтально.

Инверторные стабилизаторы Штиль серии ИнСтаб обеспечивают постоянную работоспособность подключенного оборудования в местах с нестабильным уровнем напряжения: коттеджи и дачные участки, города с пониженным напряжением электросети, районы, расположенные в непосредственной близости от крупных промышленных предприятий, базы отдыха, гостиницы, сельские поселения.

Общие

Число фаз	3 в 1
Способ установки	напольный/в стойку
Страна производитель	Россия
Режимы работы	стабилизация, байпас, ECO
Активная мощность, кВт	16
Принцип стабилизации	инверторный (с двойным преобразованием)
Полная мощность, кВА	20

Входные характеристики

Максимальный входной ток одной фазы, А	35
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В	290/502
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В	310/537
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В	110/190
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В	90/155
Рабочий диапазон фазного/линейного входного напряжения, В	165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
Номинальное фазное/линейное входное напряжение, В	220/380 (230/400)
Плавный пуск	да
Потребляемая мощность в режиме холостого хода, Вт	150
Входной коэффициент мощности	0,99
Допустимый диапазон входной частоты, Гц	43-57
Номинальная входная частота, Гц	50
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +15)
Предельный диапазон входного напряжения, В	90-310/155-537
Совместимость с генератором	да
Тип входной сети	трехфазная пятипроводная (L1, L2, L3, N, PE)

Выходные характеристики

Тип выходного напряжения	однофазное
Быстродействие, мс	0
КПД при работе через байпас или в режиме ECO, %	до 99
КПД в режиме работы от электросети, %	до 97
Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
Время запуска (восстановления после аварии сети), с	до 20
Крест-фактор	3:1
Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
Максимальный выходной ток, А	91
Время автономной работы при отключении питания	не более 200 мс
Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
Точность стабилизации, %	±2
Диапазон настройки выходного напряжения, В	220-240
Форма выходного напряжения	чистая синусоида

Защита

Электронный автоматический байпас	да
Перегрузка по выходу	электронная защита c автовосстановлением
Короткое замыкание	электронная защита c автовосстановлением
Перегрев	электронная защита c автовосстановлением
Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Защита сети от высокочастотных помех	150 кГц - 30 МГц
Защита от аварии сети	электронная защита c автовосстановлением
Защита от аварии стабилизатора	электронная аварийная защита
Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

Панель управления и интерфейсы

«Сухие» контакты	3 шт. или 8 шт. (опция)
Функциональные клавиши	«Ввод», «Вверх», «Вниз», «Отмена» («Вкл/Выкл»)
ЖК-дисплей	входное/выходное напряжение, частота входной сети, процент загрузки, активная и полная мощность нагрузки, режимы работы, аварийные сообщения, внутренняя температура
Светодиодная индикация	«Авария», «Сеть», «Байпас», «Выход»
USB	опция (требуется установка карты мониторинга)
Ethernet	опция (требуется установка карты мониторинга)
RS-485	опция (требуется установка карты мониторинга)

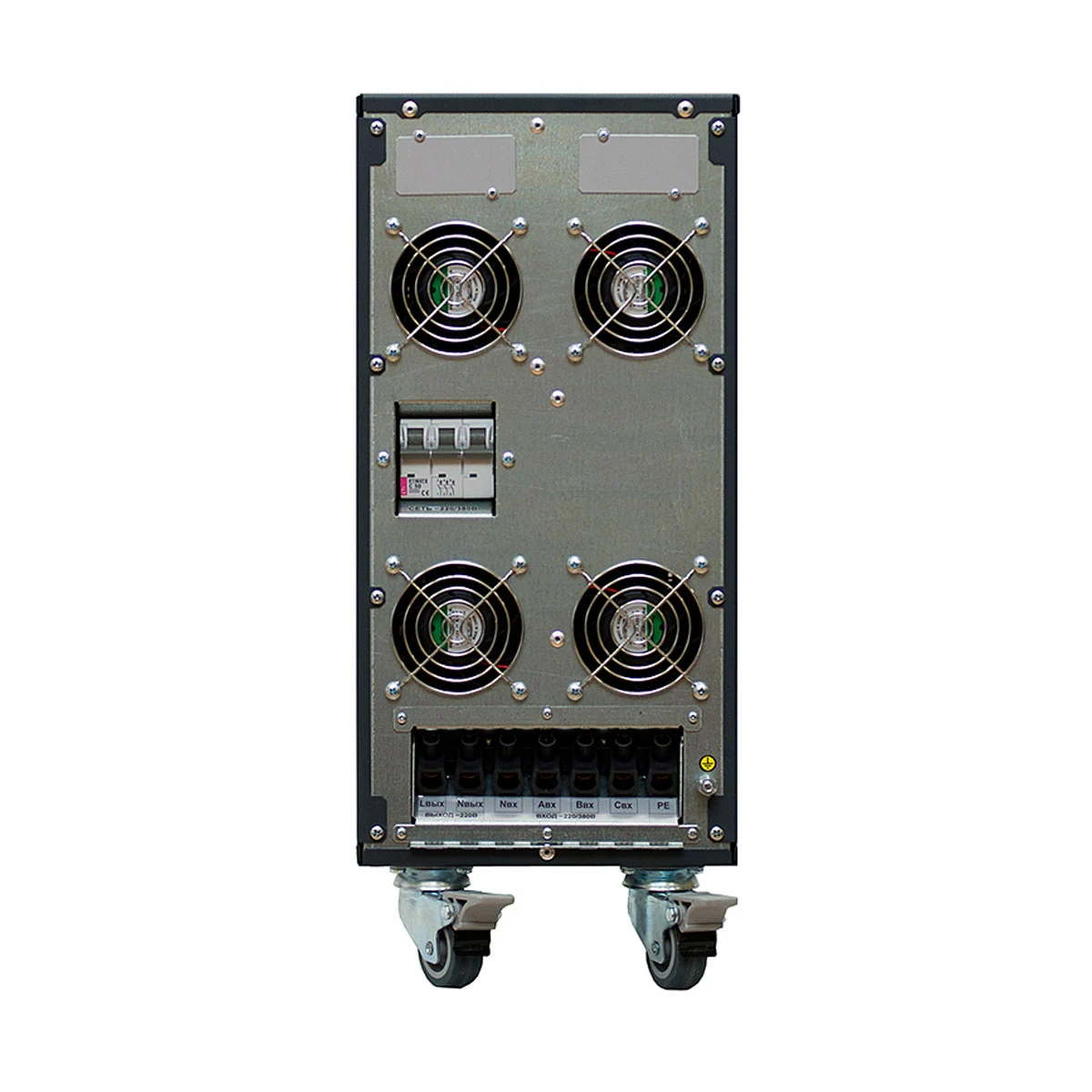

Подключение

Входная сеть	клеммное подключение (L1, L2, L3, N, PE – зажимной клеммник, сечение до 25 мм2 )
Нагрузка (выходные разъёмы)	клеммное подключение (L, N – зажимной клеммник, сечение до 25 мм2 )

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Тип охлаждения	принудительное (вентиляторное)
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА	<42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
Относительная влажность, %	от 0 до 80 (без конденсата)
Рабочая высота, м	до 3000 м над уровнем моря
Степень защиты от пыли и влаги	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	515x220x560 (напольная установка) 220x484x533 (стоечная установка)
Габаритные размеры ВхШхГ (в упаковке), мм	560х540х260
Высота установки в стойку, U	5
Масса, кг	35
Цвет корпуса	серый
